Tovární technika zařízení
pro izolaci prvků dřevěných rámů

Díky konstantně vysokému průchodu materiálu za použití osvědčených způsobů drcení materiálu a výkonné turbínové technice pro vyrábění vzduchu je foukací stroj EM430 první volbou při závodním plnění. Čtyři otáčející se drticí a dvě řezací hřídele dvojstupňového čechracího zařízení připraví každý volný izolační materiál optimálně pro jeho pneumatickou dopravu a odbornou montáž. Velký rotační podavač dopravuje tak načechraný materiál do proudu vzduchu pětistupňové vysoce výkonné turbíny, která zajišťuje potřebné zrychlení a dopravu materiálu.

Veškeré odpovídající funkce a parametry foukacího stroje pro úspěšné foukání lze samozřejmě převzít řízením závodního plnicího systému, ruční zásah již není nutný.

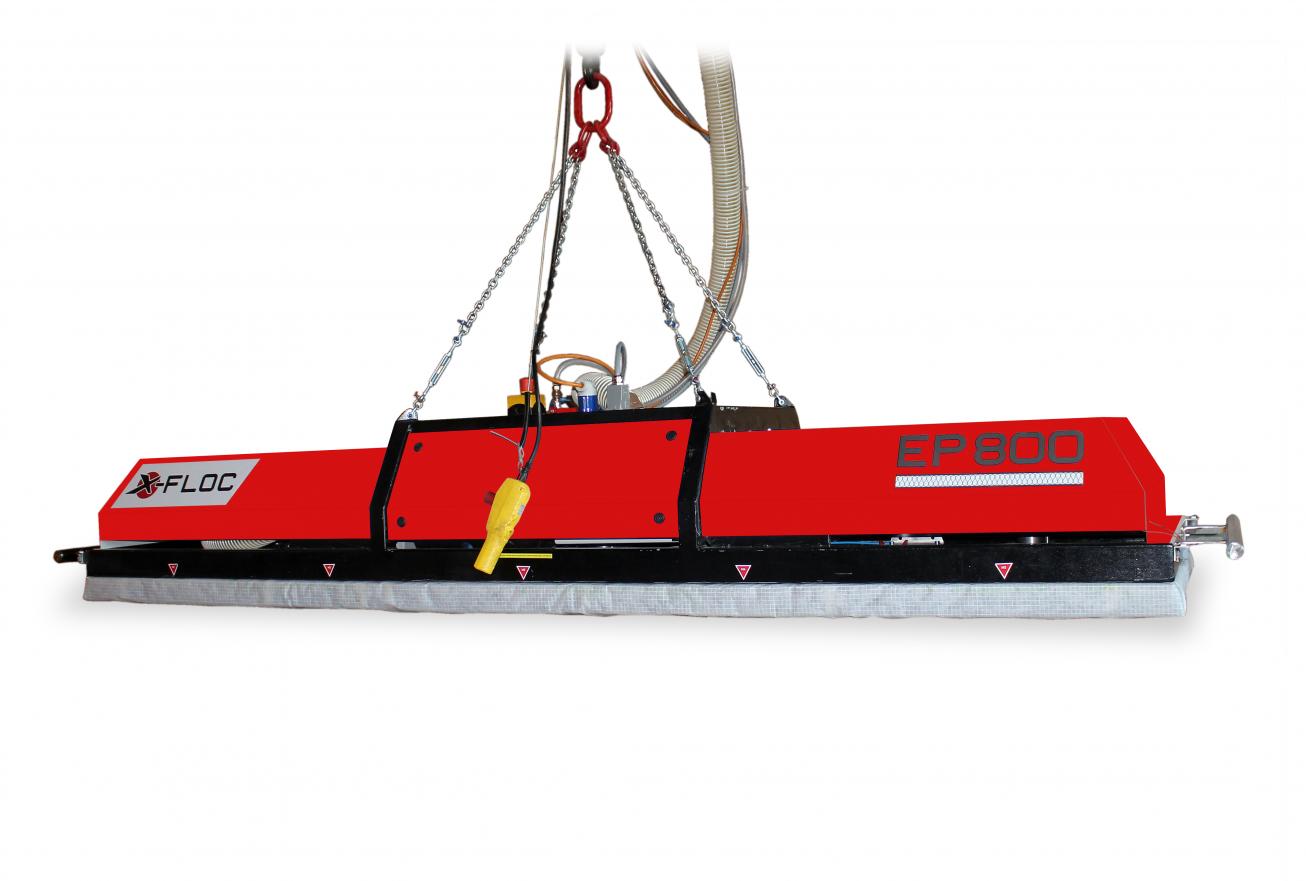

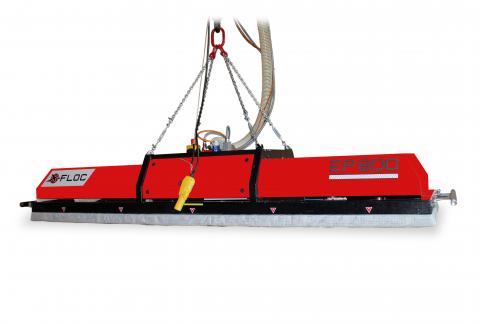

V základní verzi disponuje foukací deska EP800 pěti velkými foukacími tryskami a čtyřmi pneumaticky poháněnými odchylovači materiálu (průměr = 3 couly), které, v závislosti na použitém foukaném izolačním materiálu a požadované hustotě umožňují průchod materiálu daleko přes 1 t/h. Foukací trysky lze pro dosažení optimálního foukání výškově nastavit pro každý použitý izolační materiál o několik centimetrů, odchylovače materiálu lze zásobovat potřebným stlačeným vzduchem volitelně v továrně nebo vzduchovým kompresorem integrovaným do foukací desky. Řízení foukací desky EP800 (a ostatních strojů v závodním plnicím systému) přebírá kvalitní průmyslové řízení „Made in Germany“ a námi vyvinutý software. Po umístění foukací desky na jednostranně obložený prvek je nutno zadat jen rozměry (délka, šířka, výška) a použitý izolační materiál, potom lze spustit proces foukání. Příslušně použitý program (s v něm individuálně nastavenými foukacími parametry) a jeho vyhodnocování signálů připojených měřicích senzorů zajišťují vypnutí foukací desky, resp. zařízení v správný čas. Pro archivaci a prokázání kvality jsou při procesu foukání detailně zaprotokolovány všechna použitá nastavení a výsledky (např. do prvku vpravená izolační hmota).

Foukací deska EP800 utěsňuje jednostranně otevřený prvek vyměnitelným filtračním pěnovým potahem a vlastní hmotností proti úniku izolačního materiálu během procesu foukání. Stabilní ocelová konstrukce s opláštěním z ocelového plechu propůjčuje foukací desce potřebnou robustnost, aby byla při denním použitím zaručena požadovaná spolehlivost.

Obsluha foukací desky probíhá pro maximální flexibilitu prostřednictvím bezkabelového tabletu. Pět foukacích trysek lze aktivovat nebo deaktivovat jednotlivě, čímž se umožní odborné plnění příslušné geometrie prvků.

Pomocí frézy na velké balíky GBF1050 se zajistí téměř nepřerušované plnění foukacího stroje celulózovým izolačním materiálem THERMOFLOC . THERMOFLOC se přivádí ve formě „velkých balíků“ prostřednictvím zvedacího vozíku, vysokozdvižného vozíku nebo dopravního pásu frézy na velké balíky. U velkých balíků THERMOFLOC se jedná o lisovaný blok celulózové izolace, který je vyroben podle požadavků závodního plnicího systému.

Frézovací mechanismus skládající se z 18 frézovacích nožů odnímá z velkého balíku vrstvu po vrstvě a dopravuje již načechraný celulózový izolační materiál do foukacího stroje EM430 kombinovaného s velkou frézou. Inteligentní řízení a použití početných senzorů na fréze na velké balíky a foukacím stroji zajišťují téměř nepřerušovanou dopravu materiálu.
